Bakit Tinutukoy ng Mga Mold Base at Standard na Bahagi ang Buhay ng Mold?

Ang haba ng buhay ng isang amag ay madalas na hinuhusgahan ng materyal ng lukab at katumpakan ng machining. Ngunit kung ano talaga ang nagpapasiya kung ang isang amag ay maaasahan at mahuhulaan na makakamit ang buhay ng disenyo nito ay ang bahaging walang binibigyang pansin—angbase ng amag at karaniwang mga bahagi.

Ang base ng amag ay ang balangkas. Ang mga karaniwang bahagi ay ang mga joints. Kung ang balangkas ay hindi maayos at ang mga kasukasuan ay maluwag, kahit na ang pinakamahusay na lukab ay hindi magtatagal.

Ang Mold Base: Ang Pundasyon para sa Lahat

Ang base ng amag ay ang carrier para sa buong amag. Isinasama nito ang lahat ng functional na bahagi—cavity, core, ejection system, cooling system, at gating system—sa isang tumpak na balangkas, tinitiyak na babalik ang mga ito sa eksaktong parehong posisyon sa bawat bukas at malapit na cycle.

Mga Pangunahing Bahagi ng Karaniwang Mould Base

Ang mga plate na ito ay nakasalansan, nakakandado ng mga turnilyo, at umaasa sa mga guide pin at bushings upang magarantiya ang pag-uulit ng posisyon sa bawat cycle.

Ang Dalawang Pangunahing Kinakailangan sa Pagganap para sa isang Mold Base

Nauuna ang paninigas. Ang presyon ng iniksyon ay maaaring umabot ng daan-daang kilo bawat square centimeter. Kung ang base ng amag ay kulang sa tigas, ito ay magde-deform sa ilalim ng mataas na presyon-ang linya ng paghihiwalay ay bubukas, lumilitaw ang flash; nagbabago ang core, nagiging hindi pantay ang kapal ng pader; Ang mga ejector pin ay nagbubuklod, at ang buong amag ay dapat na lansagin.

Ang katumpakan ay pangalawa. Ang fit clearance sa pagitan ng guide pins at bushings, pati na rin ang flatness at squareness ng bawat plate, ay direktang tinutukoy kung ang amag ay nagbubukas at nagsasara nang maayos at kung ang mga sukat ng produkto ay nananatiling matatag.

 Mga Karaniwang Bahagi: Ang Mga Pinakamurang Bahagi na Pinakamadalas na Nabigo

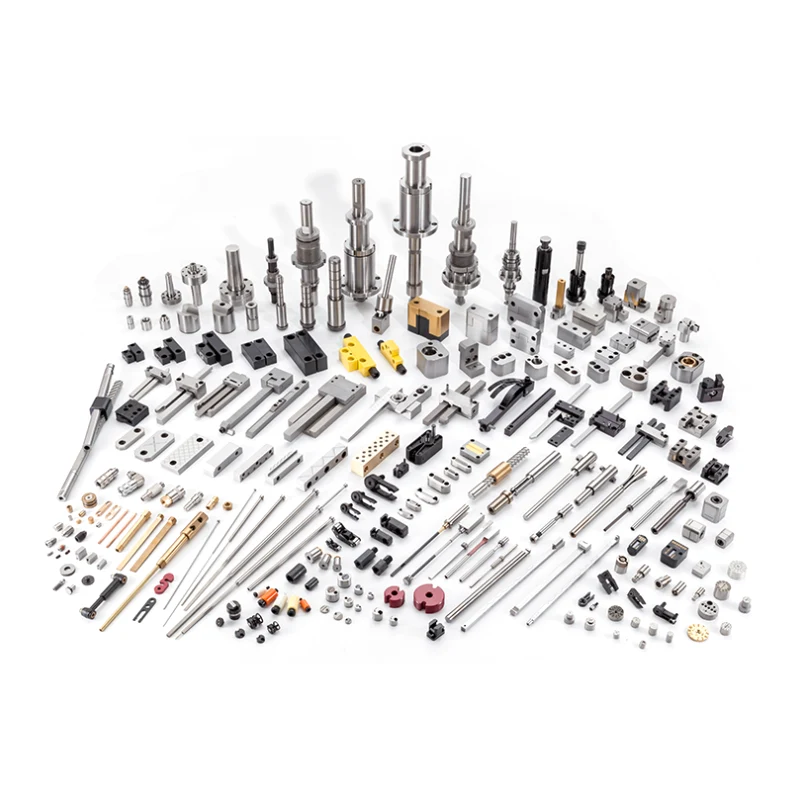

Ang mga karaniwang bahagi ay ang lahat ng hindi-cavity, non-core na maaaring palitan ng mga bahagi sa isang amag. Mga guide pin, bushing, ejector pin, spring, seal, locating ring, locking blocks—lahat sila ay binibilang.

Ang mga ito ay mukhang karaniwan, ang mga ito ay mura upang bilhin, ngunit higit sa kalahati ng lahat ng mga pagkabigo ng amag ay nagbabalik sa mga sangkap na ito.

1. Guide Pins at Bushings

Tinitiyak ng sistema ng paggabay ang tumpak na pagkakahanay ng mga gumagalaw at nakatigil na halves sa bawat pagsara. Karamihan sa mga pagkabigo ng amag ay nagsisimula sa pagkawala ng katumpakan ng paggabay.

Material: SUJ2 bearing steel o SKD11 tool steel, na may high-frequency induction hardening sa HRC 58-62, na sinusundan ng precision grinding sa Ra 0.2-0.4 surface finish.

Fit Clearance: Karaniwang 0.02-0.05 mm, depende sa laki ng amag. Masyadong malaki, at mali ang pagkakahanay ng core at cavity. Masyadong maliit, at ang pagbubukas at pagsasara ng resistensya ay tumataas, na nagiging sanhi ng pangangati.

Mga Mode ng Pagkabigo:

• Galling sa mga pin → sanhi ng hindi sapat na pagpapadulas o hindi pantay na pagkarga

• Mga sira na bushing → katapusan ng buhay ng serbisyo; palitan sila

• Mga nakabaluktot na pin → sanhi ng hindi balanseng pagbuga o hindi pagkakatugma na puwersa ng pag-clamping mula sa makina ng iniksyon

2. Mga Ejector Pin, Sleeves, at Push Rod

Nakikita ng ejection system ang pinakamataas na dalas ng pagbibisikleta at ang pinakakumplikadong pagkarga ng anumang bahagi ng amag.

Mga Ejector Pin: Ginawa sa SKH51 high-speed steel o SKD61 hot-work tool steel, na may mga tumigas na tip. Ang fit clearance na may butas ng gabay ay dapat na 0.015-0.025 mm. Masyadong masikip, at ang pin ay nagbubuklod. Masyadong maluwag, at lumilitaw ang flash sa ejection point.

Dalawang pangunahing sanhi ng pagkasira ng ejector pin: ang puwersa ng ejection ay nasa labas ng gitna mula sa demolding resistance center, o ang pin ay naaapektuhan sa pagbabalik.

Springs: Responsable sa pagbabalik ng ejector plate. Ang pinakanapapansin na isyu ay ang pagkapagod sa tagsibol. Pagkatapos ng sampu-sampung libong mga compression, ang libreng taas ay umiikli. Ang ejector plate ay nabigong bumalik nang buo, at ang ejector pin ay tumama sa nakatigil na kalahati sa susunod na pagsasara.

Suriin ang paraan: Siyasatin ang spring free height tuwing 100,000 cycle. Palitan kung bumaba ito sa 90% ng orihinal na taas.

3. Mga Seal at Baffle

Ang pagtagas ng tubig sa sistema ng paglamig ay ang pinakakaraniwang biglaang pagkabigo sa sahig ng tindahan.

Mga Seal (O-rings): Gawa sa high-temperature silicone rubber o fluororubber, na may mga limitasyon sa itaas na temperatura na 200°C at 260°C ayon sa pagkakabanggit. Ang pagkabigo ay sanhi ng mataas na temperatura na pagtanda, pagpapatigas, o compression set. Palitan ang bawat 500,000 cycle o taun-taon, alinman ang mauna.

Mga Baffle: I-redirect ang direksyon ng daloy ng tubig para sa localized na paglamig. Ang pinakakaraniwang pagkabigo ay ang pagbabara ng sukat—lalo na ang malala sa mga lugar na may matigas na tubig. Gumamit ng pinalambot na tubig o magdagdag ng mga anti-corrosion at anti-scale additives.

4. Paghanap ng mga Ring at Locking Blocks

Locating Rings: Naka-mount sa itaas na clamping plate, nakasentro gamit ang injection machine nozzle. Ang isang maling pagpili ay nagdudulot ng pagka-eccentricity sa pagitan ng nozzle at sprue bushing—sa pinakamainam, pagtagas ng materyal; sa pinakamasama, parehong nasira ang sprue bushing at nozzle.

Locking Blocks: Ginagamit para sa pag-lock ng slide (side-core). Kapag isinusuot, hindi sapat ang puwersa ng pag-lock, at ang slide ay lumilipat pabalik sa ilalim ng presyon ng iniksyon, na nagiging sanhi ng flash sa gilid ng produkto. Regular na suriin ang mga naka-lock na ibabaw para sa mga indentasyon o pagsusuot. Huwag hintaying lumitaw ang flash bago mag-troubleshoot.

Bakit Madalas Nabibigo ang Mga Karaniwang Bahagi

Ang mga karaniwang bahagi ay ang pinaka madaling i-standardize, pinakamurang, at hindi gaanong kapansin-pansin na mga bahagi sa isang amag.

At tiyak na dahil ang mga ito ay mura at hindi napapansin, sila ang pinakamadalas na napapabayaan:

• Natuyo ang mga guide pin—walang nagsusuri

• Ginagamit ang mga bukal hanggang sa maputol ang mga ito

• Tumutulo ang mga O-ring, at may bumabalot sa kanila ng tape at patuloy na tumatakbo

• Ang mga ejector pin ay bahagyang baluktot, ngunit "gumagana pa rin sila"

Ang pinagsama-samang resulta ng lahat ng mga desisyong "ito ay gumagana pa rin": isang spring na nagkakahalaga ng ilang dolyar na break, ang ejector plate jam, ang buong amag ay nakuha mula sa makina para sa pagkumpuni, ang mga oras ng kapasidad ng produksyon ay nawala, at libu-libong dolyar sa mga gastos sa pagpapanatili ay natambak.

Mga Prinsipyo sa Pagpili

Pagpili ng Mold Base

Mga Karaniwang Pagpili ng Bahagi

Pagpapanatili: Walang Teknikal na Kumplikalidad, Tanging Disiplina sa Pagpapatupad

Ang base ng amag at karaniwang pagpapanatili ng bahagi ay hindi kumplikado. Ang kailangan nito ay dalas at disiplina.

Mabilis na Reference ng Fault Diagnosis

Angbase ng amag at karaniwang mga bahagihuwag tukuyin kung gaano kaganda ang hitsura ng produkto—iyon ang trabaho ng lukab. Isa lang ang tinutukoy nila: kung ang amag ay maaasahan at tuluy-tuloy na makakagawa ng mga bahagi sa loob ng nilalayong buhay nito.

Ang isang maling balangkas na balangkas ay hindi makapagpapadala ng kapangyarihan, gaano man kalakas ang mga kalamnan. Ang isang matigas na kasukasuan ay hindi makagalaw, gaano man kahusay ang paa.

Kapag pumipili ng base ng amag, unahin ang katigasan kaysa liwanag, katumpakan kaysa sa presyo. Kapag bumibili ng mga karaniwang bahagi, ang tatak ay hindi kailangang ang pinakamahal, ngunit ang mga pagtutukoy ay dapat tama. Sa pang-araw-araw na pagpapanatili, palitan ang mga spring ayon sa iskedyul, regular na mag-lubricate ng guide pins, at palitan ang mga seal kapag umabot na sa end-of-life. Ang mga gawaing ito ay hindi nangangailangan ng teknikal na kasanayan—isang checklist lamang at ang disiplina upang sundin ito.
