Anong Kritikal na Papel ang Ginagampanan ng Mga Slide sa Kumplikadong Mould Movement?

Sa loob ng isang kumplikadong injection mold, ang paggalaw ng isang slide ay maaaring matukoy kung ang isang bahagi ay ginawa nang walang kamali-mali o na-scrap. Isaalang-alang ang isang molded automotive connector na may side undercut. Ang pangunahing core at lukab ay hindi maaaring buksan at isara lamang upang palabasin ang bahagi; ang undercut ay nakulong. Ang isang mekanismo ng slide ay dapat na gumalaw sa gilid, na binawi ang gilid ng core bago ang bahagi ay maalis. Kung ang slide ay gumagalaw nang masyadong maaga, ang bahagi ay madidistort. Kung ito ay gumagalaw nang huli, ang bahagi ay bitak. Kung ito ay nagbubuklod, ang amag ay nasira. Ito ang kritikal na papel ng mga slide sa kumplikadong paggalaw ng amag. Ang mga ito ay ang mga bahagi na nagbibigay-daan sa paghubog ng mga geometries na kung hindi man ay magiging imposible: mga undercut, panloob na mga thread, mga butas sa gilid, at kumplikadong mga contour. Ang isang slide ay hindi isang simpleng piraso ng bakal; ito ay isang mekanismo ng katumpakan na dapat gumana nang mapagkakatiwalaan para sa daan-daang libong mga cycle. Ang disenyo, mga materyales, at katumpakan ng pagmamanupaktura ng mga slide at ang mga nauugnay na bahagi nito ay tumutukoy sa tagumpay ng amag.

Ang kahalagahan ng mga slide sa kumplikadong paggalaw ng amag ay hindi maaaring palakihin. Ang mga ito ay ang mga sangkap na nagbabago ng isang simpleng open-and-close na amag sa isang sopistikadong sistema ng pagmamanupaktura na may kakayahang gumawa ng masalimuot na mga bahagi. Dapat nilang mapaglabanan ang mataas na presyon ng paghuhulma ng iniksyon, ang thermal cycling ng proseso, at ang mekanikal na pagkasira ng paulit-ulit na actuation. Dapat na tiyak na na-time ang mga ito sa pagbubukas at pagsasara ng amag. At dapat silang gawin sa mga tolerance na sinusukat sa microns. Susuriin ng artikulong ito ang kritikal na papel ng mga slide sa kumplikadong paggalaw ng amag. Sasaklawin natin ang iba't ibang uri ng mga slide, ang mga prinsipyo sa disenyo na nagtitiyak ng maaasahang operasyon, ang mga materyales at proseso ng pagmamanupaktura na tumutukoy sa kanilang buhay, at ang mga hakbang sa pagkontrol sa kalidad na nagtitiyak ng katumpakan. Magbibigay din kami ng mga detalyadong detalye para sa amingTumpak na Mga Bahagi ng Mold At Mga Pagsingitmula sa aming pabrika sa Moldburger Mould Industry Co., Ltd.

Talaan ng mga Nilalaman

• 1. Ano ang Mould Slide at Bakit Ito Kailangan?
• 2. Ano ang Iba't ibang Uri ng Mga Slide na Ginagamit sa Mga Kumplikadong Molds?
• 3. Paano Pinapaandar at Inorasan ang Slide Movement?
• 4. Anong Mga Materyal at Paggamot ang Tinitiyak na Matibay ang Slide?
• 5. Anong Mga Prinsipyo ng Disenyo ang Pinipigilan ang Pagkabigo ng Slide?
• 6. Anong Mga Detalye ang Tinutukoy ang Mataas na Kalidad na Mga Slide at Insert ng Mould?
• 7. Mga Madalas Itanong (FAQ)
• 8. Konklusyon

1. Ano ang Mould Slide at Bakit Ito Kailangan?

Ang isang slide ng amag ay isang mekanismo na gumagalaw sa isang bahagi ng lukab ng amag o core sa gilid, patayo sa pangunahing direksyon ng pagbubukas at pagsasara ng amag. Ang layunin ng isang slide ay upang bumuo ng mga tampok na pipigil sa bahagi mula sa ejected kung ang amag ay bubukas lamang sa kahabaan ng pangunahing axis. Ang mga tampok na ito ay kilala bilang mga undercut. Ang undercut ay maaaring isang butas sa gilid, isang recess, isang thread, o anumang geometry na hindi nakahanay sa direksyon ng pagbubukas ng amag. Kung walang slide, ang mga tampok na ito ay maiipit, at ang bahagi ay hindi maalis nang hindi nasira. Ang slide ay gumagalaw sa daan bago maalis ang bahagi, na nagpapahintulot sa bahagi na maalis nang malinis. Ang talahanayan sa ibaba ay nagbubuod sa mga uri ng mga tampok na nangangailangan ng mga slide.

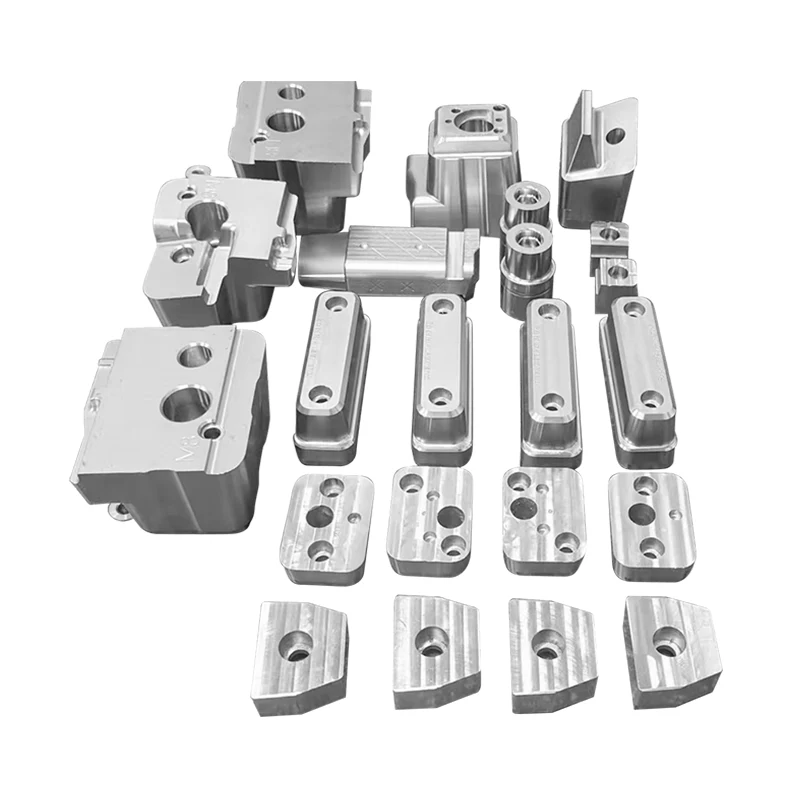

SaMoldburger Mould Industry Co., Ltd., ang aming pabrika ay dalubhasa sa disenyo at paggawa ng Precise Mold Components And Inserts, kabilang ang mga slide. Mayroon kaming malawak na karanasan sa paggawa ng mga slide para sa mga kumplikadong amag na ginagamit sa industriya ng automotive, medikal, at consumer electronics. Ang aming koponan sa engineering ay malapit na nakikipagtulungan sa mga taga-disenyo ng amag upang matiyak na ang mekanismo ng slide ay na-optimize para sa partikular na bahagi ng geometry at mga kinakailangan sa produksyon.

2. Ano ang Iba't ibang Uri ng Mga Slide na Ginagamit sa Mga Kumplikadong Molds?

Mayroong ilang mga uri ng mga slide na ginagamit sa mga kumplikadong molde, ang bawat isa ay angkop sa iba't ibang mga aplikasyon at mga geometry ng bahagi. Ang pinakakaraniwang uri ay ang cam pin slide, ang hydraulic slide, ang angle pin slide, at ang mechanical slide. Ang cam pin slide ay ang pinakakaraniwang uri. Gumagamit ito ng cam pin na naka-mount sa base ng amag upang paandarin ang slide habang bumubukas ang amag. Itinutulak ng cam pin ang slide sa gilid habang naghihiwalay ang mga mold plate. Ang hydraulic slide ay gumagamit ng hydraulic cylinder upang ilipat ang slide nang hiwalay sa pagbubukas ng amag. Nagbibigay-daan ito para sa mas kumplikadong timing at mas malaking puwersa. Gumagamit ang angle pin slide ng angled pin upang ilipat ang slide habang bumubukas ang amag, katulad ng cam pin slide ngunit may ibang geometry. Ang mekanikal na slide ay gumagamit ng isang linkage o isang rack-and-pinion na mekanismo upang ilipat ang slide. Inihahambing ng talahanayan sa ibaba ang mga uri ng slide na ito.

Sa aming pabrika, ginagawa namin ang lahat ng uri ng slide at ang mga nauugnay na bahagi nito, kabilang ang mga slide block, slide rails, cam pin, at wear plate. Gumagamit kami ng mga de-kalidad na materyales at precision machining para matiyak na maayos at mapagkakatiwalaan ang aming mga slide. Ang aming koponan sa engineering ay maaaring magrekomenda ng naaangkop na uri ng slide para sa iyong partikular na aplikasyon.

3. Paano Pinapaandar at Inorasan ang Slide Movement?

Ang actuation at timing ng paggalaw ng slide ay kritikal sa tagumpay ng isang kumplikadong amag. Ang slide ay dapat lumipat sa tamang oras sa ikot ng amag: pagkatapos na lumamig nang sapat ang bahagi upang pigilan ang pagpapapangit, ngunit bago maalis ang bahagi. Kung masyadong maaga ang paggalaw ng slide, maaaring masira o masira ang bahagi. Kung ito ay masyadong gumagalaw, ang bahagi ay maaaring basag o ang slide ay maaaring masira. Ang timing ay kinokontrol ng geometry ng cam pin o ang programming ng hydraulic system. Para sa slide ng cam pin, tinutukoy ng haba at anggulo ng cam pin kung kailan magsisimulang gumalaw ang slide at kung gaano ito kalayo. Ang cam pin ay karaniwang naka-mount sa nakatigil na kalahati ng amag, at ito ay sumasali sa slide habang nagbubukas ang amag. Ang slide ay gumagalaw sa gilid habang itinutulak ito ng cam pin. Ang talahanayan sa ibaba ay nagbubuod sa mga pagsasaalang-alang sa oras para sa paggalaw ng slide.

Sa Moldburger Mould Industry Co., Ltd., ang aming pabrika ay gumagamit ng advanced na CAD at simulation software upang idisenyo at i-verify ang timing ng paggalaw ng slide. Maaari naming gayahin ang buong ikot ng amag upang matiyak na ang slide ay gumagalaw sa tamang oras at na walang interference sa iba pang mga bahagi ng amag. Tinitiyak ng aming precision manufacturing na ang mga cam pin at slide block ay ginawa sa eksaktong mga sukat na kinakailangan para sa tamang timing.

4. Anong Mga Materyal at Paggamot ang Tinitiyak na Matibay ang Slide?

Ang tibay ng isang slide ay nakasalalay sa mga materyales at paggamot na ginamit sa pagtatayo nito. Ang slide ay dapat makatiis sa mataas na presyon ng paghuhulma ng iniksyon, ang alitan ng paulit-ulit na paggalaw, at ang pagsusuot ng nakasasakit na plastic na natunaw. Ang pinakakaraniwang materyales para sa mga slide at ang mga bahagi nito ay mga pinatigas na tool steel, tulad ng P20, H13, at S7. Ang mga bakal na ito ay nag-aalok ng kumbinasyon ng mataas na lakas, tibay, at paglaban sa pagsusuot. Ang mga sliding surface ay madalas na pinahiran o ginagamot upang mabawasan ang alitan at pahabain ang buhay. Kasama sa mga karaniwang paggamot ang nitriding, chrome plating, at ang paggamit ng wear-resistant coatings gaya ng titanium nitride (TiN) o diamond-like carbon (DLC). Ang talahanayan sa ibaba ay nagbubuod ng mga materyales at paggamot na ginamit sa aming mga slide.

Sa aming factory, gumagamit lang kami ng mga de-kalidad na materyales at treatment para sa aming Precise Mold Components And Inserts. Mayroon kaming kagamitan at kadalubhasaan upang magsagawa ng mga in-house na application ng nitriding, chrome plating, at coating. Nag-aalok din kami ng hanay ng mga standard at custom na wear plate at guide bushings upang umangkop sa iba't ibang disenyo ng slide. Ang aming layunin ay magbigay ng mga slide na gumagana nang maaasahan para sa buhay ng amag.

5. Anong Mga Prinsipyo ng Disenyo ang Pinipigilan ang Pagkabigo ng Slide?

Ang disenyo ng isang mekanismo ng slide ay dapat isaalang-alang ang mga puwersa, ang paggalaw, at ang kapaligiran ng proseso ng paghuhulma ng iniksyon. Ang ilang mga prinsipyo ng disenyo ay kritikal para maiwasan ang pagkabigo ng slide. Ang una ay sapat na patnubay. Ang slide ay dapat magabayan sa landas nito nang may katumpakan. Ito ay kadalasang nakakamit gamit ang mga guide rail at wear plate. Ang mga riles ng gabay ay dapat na sapat na matibay upang labanan ang mga lateral forces sa slide, at ang mga wear plate ay dapat magbigay ng mababang friction surface. Ang pangalawang prinsipyo ay tamang pagkakahanay. Ang slide ay dapat na nakahanay sa lukab ng amag at sa core. Ang maling pagkakahanay ay maaaring magdulot ng pagbubuklod, pagkasira, at pagkasira sa bahagi. Ang ikatlong prinsipyo ay sapat na preload. Ang slide ay dapat na na-preload laban sa mga riles ng gabay upang maalis ang paglalaro. Tinitiyak nito na ang slide ay gumagalaw nang maayos at tumpak. Ang ikaapat na prinsipyo ay proteksyon mula sa kontaminasyon. Ang mekanismo ng slide ay dapat na protektado mula sa plastic flash, alikabok, at mga labi. Ito ay karaniwang nakakamit gamit ang mga seal o takip. Ang talahanayan sa ibaba ay nagbubuod sa mga prinsipyo ng disenyo na ito.

Sa Moldburger Mould Industry Co., Ltd., sinusunod ng aming pabrika ang mga prinsipyong ito sa disenyo sa paggawa ng aming mga slide at insert. Gumagamit kami ng precision machining upang matiyak na ang lahat ng mga bahagi ay magkatugma nang tama. Gumagamit kami ng mga de-kalidad na wear plate at guide rails para makapagbigay ng maayos at tumpak na paggalaw. At isinasama namin ang mga seal at cover para protektahan ang mekanismo mula sa kontaminasyon. Ang aming layunin ay magbigay ng mga slide na gumagana nang maaasahan para sa buhay ng amag.

6. Anong Mga Detalye ang Tinutukoy ang Mataas na Kalidad na Mga Slide at Insert ng Mould?

Kasama sa mga pangunahing detalye para sa mga slide at insert ng amag ang materyal, ang tigas, ang dimensional na tolerance, ang surface finish, at ang coating. Ang talahanayan sa ibaba ay nagbibigay ng buod ng mga tipikal na detalye para sa aming Precise Mold Components And Inserts.

Sa aming pabrika, ginagawa namin ang aming Precise Mold Components And Inserts para matugunan ang mga detalyeng ito at higit pa. Maaari naming i-customize ang materyal, tigas, at coating upang umangkop sa iyong mga partikular na pangangailangan. Kasama sa aming quality control system ang dimensional inspection, hardness testing, at surface finish measurement para matiyak na ang bawat bahagi ay nakakatugon sa aming mataas na pamantayan.

7. Mga Madalas Itanong (FAQ)

Tanong 1: Ano ang pagkakaiba ng slide at lifter sa molde?

Sagot: Ang isang slide ay gumagalaw sa gilid, patayo sa direksyon ng pagbubukas ng amag, upang bumuo ng mga undercut sa gilid ng bahagi. Ang isang lifter ay gumagalaw sa isang anggulo, kadalasan upang bumuo ng mga undercut sa loob ng bahagi o upang tumulong sa pagbuga. Parehong mga mekanismo para sa pagbuo ng mga tampok na hindi maaaring molded sa isang simpleng tuwid na paghila, ngunit gumagana ang mga ito sa iba't ibang direksyon at ginagamit para sa iba't ibang mga geometries.

Tanong 2: Paano ko matutukoy ang kinakailangang stroke para sa isang slide?

Sagot: Ang kinakailangang stroke para sa isang slide ay tinutukoy ng lalim ng undercut kasama ang isang safety margin. Ang slide ay dapat na bawiin ng sapat na malayo upang ganap na maalis ang undercut bago maalis ang bahagi. Bilang isang pangkalahatang tuntunin, ang stroke ay dapat na hindi bababa sa 5-10 mm na mas malaki kaysa sa undercut depth. Ang eksaktong stroke ay nakasalalay sa geometry ng bahagi at disenyo ng amag. Matutulungan ka ng aming engineering team na kalkulahin ang kinakailangang stroke para sa iyong partikular na aplikasyon.

Tanong 3: Ano ang nagiging sanhi ng pag-agaw o paggapos ng slide?

Sagot: Ang isang slide ay maaaring sumakop o magbigkis dahil sa maraming dahilan: hindi sapat na pagpapadulas, kontaminasyon mula sa plastic flash o debris, misalignment ng slide o guide rail, hindi sapat na preload, o pagkasira ng guide rail at wear plates. Ang regular na pagpapanatili, kabilang ang paglilinis at pagpapadulas, ay maaaring maiwasan ang karamihan sa mga problema sa pag-agaw. Kung ang isang slide ay nagbubuklod, dapat itong kalasin, siyasatin, at ayusin bago gamitin.

Tanong 4: Gaano kadalas dapat panatilihin ang mga slide ng amag?

Sagot: Ang mga slide ng amag ay dapat suriin at panatilihin sa mga regular na pagitan, depende sa dami ng produksyon at materyal na hinuhubog. Bilang pangkalahatang patnubay, dapat na siyasatin ang mga slide pagkatapos ng bawat 10,000-50,000 cycle. Dapat kasama sa inspeksyon ang pagsuri sa pagkasuot, pag-verify ng pagkakahanay, at pagpapadulas ng mga sliding surface. Maaaring pahabain ng preventive maintenance ang buhay ng slide at maiwasan ang hindi inaasahang downtime.

Tanong 5: Maaari bang i-retrofit ang mga slide sa isang umiiral na amag?

Sagot: Sa ilang mga kaso, ang mga slide ay maaaring i-retrofit sa isang umiiral na amag, ngunit ito ay isang kumplikadong proseso na nangangailangan ng maingat na engineering. Ang amag ay dapat na may sapat na espasyo para sa mekanismo ng pag-slide, at ang base ng amag ay dapat mabago upang mapaunlakan ang mga cam pin o hydraulic cylinder. Ang pag-retrofitting ay kadalasang mas mahal at tumatagal ng oras kaysa sa pagdidisenyo ng slide sa molde mula sa simula. Maaaring suriin ng aming team ng engineering ang iyong amag at payuhan kung magagawa ang pag-retrofitting.

8. Konklusyon

Ang mga slide ay gumaganap ng isang kritikal na papel sa kumplikadong paggalaw ng amag sa pamamagitan ng pagpapagana sa paggawa ng mga bahagi na may mga undercut, mga butas sa gilid, mga thread, at iba pang mga tampok na hindi maaaring ihulma gamit ang isang simpleng open-and-close na amag. Ang mga ito ay mga mekanismo ng katumpakan na dapat idisenyo, gawin, at panatilihin sa pinakamataas na pamantayan. Ang mga materyales, paggamot, at mga prinsipyo ng disenyo na ginamit sa kanilang pagtatayo ay tumutukoy sa pagiging maaasahan at kanilang buhay. Sa Moldburger Mould Industry Co., Ltd., dalubhasa ang aming pabrika sa paggawa ng Precise Mold Components And Inserts, kabilang ang mga slide, slide block, cam pin, at wear plate. Mayroon kaming kadalubhasaan at kagamitan upang makagawa ng mga de-kalidad na bahagi na nakakatugon sa mga pinaka-hinihingi na kinakailangan. Ang aming koponan sa engineering ay malapit na nakikipagtulungan sa aming mga customer upang matiyak na ang bawat bahagi ay na-optimize para sa kanilang partikular na aplikasyon.

Kung ikaw ay nagdidisenyo ng isang bagong amag o nagpapanatili ng isang umiiral na, inaanyayahan ka naming makipag-ugnay sa amin upang talakayin ang iyong mga kinakailangan. Maaari kaming magbigay ng mga sample, teknikal na data, at tulong sa disenyo. Ang aming pangako sa kalidad at kasiyahan ng customer ay ginawa kaming isang pinagkakatiwalaang kasosyo para sa mga gumagawa ng amag at mga molder sa buong mundo.

Makipag-ugnayan sa Moldburger Mould Industry Co., Ltd. ngayonupang talakayin ang iyong mga kinakailangan sa Precise Mould Components And Inserts at tuklasin kung paano mapapahusay ng aming mga slide ang pagganap at pagiging maaasahan ng iyong mga kumplikadong amag.
